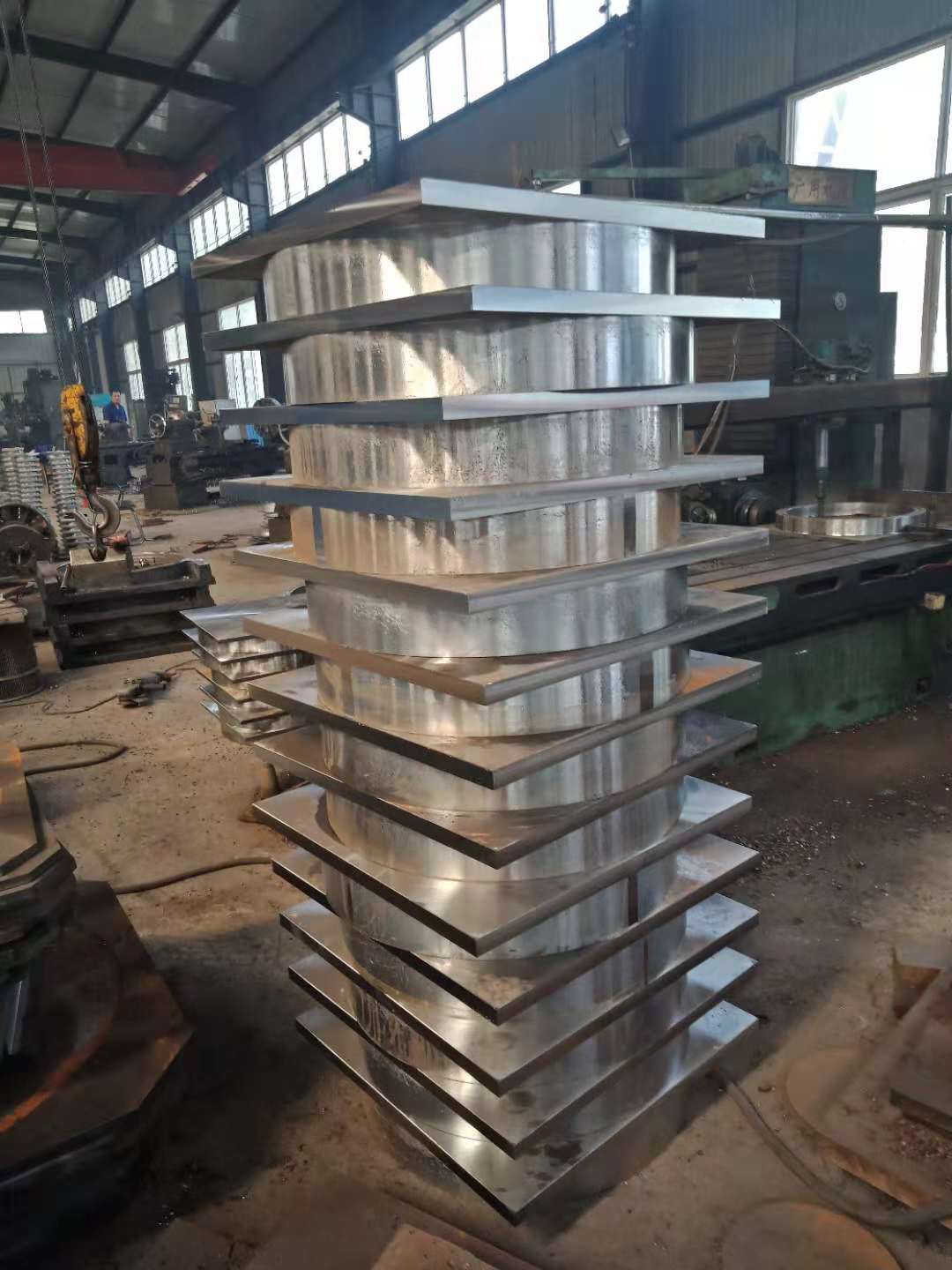

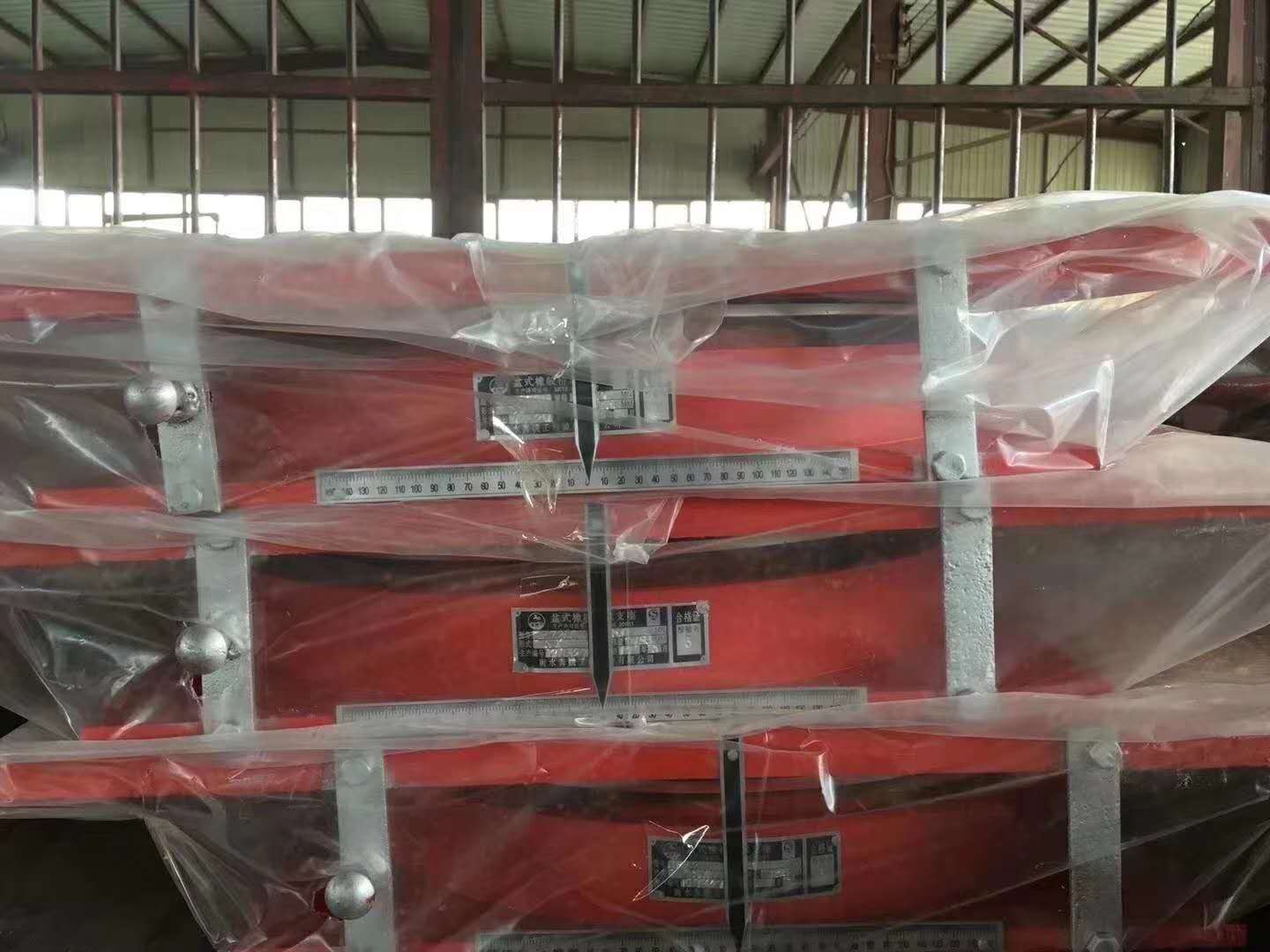

QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名，由于QZ球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。
QZ球型支座以傳力可靠，轉動靈活的特點，不但具有gpz盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式支座相比具有下列優點：
1、球形橡膠支座通過球面?zhèn)髁Γ粫?huì)出現力的縮頸現象，作用在混凝土上的反力比較均勻；
2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad。
3、QZ球型支座各向轉動性能一致，適用于寬橋、曲線橋；
4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
球型支座的分類
球形支座通過球面?zhèn)髁Α⒉怀霈F(xiàn)力的縮頸現象，作用在混凝土上的反力比較均勻；球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.05rad以上。支座各向轉動性能一致，適用于寬橋、曲線橋等；支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
